Excavación para cimentación de vivienda unifamiliar: zanjas, profundidades y tolerancias

La excavación para cimentación no empieza cuando llega la máquina. Empieza con un replanteo preciso y termina cuando el aparejador firma el fondo. Lo que ocurre entre medias determina si tu vivienda tendrá la base que merece o si acarreará problemas durante décadas. Esta guía explica el proceso completo: tipos de excavación, profundidades, tolerancias y los errores que más veces se repiten en obra.

Qué es la excavación para cimentación y qué incluye exactamente

La excavación para cimentación no es un único trabajo. Es una secuencia de fases con distintos objetivos y distintas exigencias técnicas.

El primer concepto que conviene aclarar: hay dos tipos de excavación en construcción de vivienda unifamiliar. La excavación de gran masa o vaciado, que se usa cuando hay sótano y supone retirar todo el volumen de tierra bajo la planta baja. Y la excavación de elementos, que es la que se aplica en la mayoría de casas sin sótano: se excavan únicamente los huecos donde irán las zapatas, las zanjas y los pozos de cimentación.

Esta guía trata la excavación de elementos, que es la situación más habitual para el autopromtor que construye su primera vivienda unifamiliar en parcela.

El trabajo empieza con el replanteo. Un técnico o el propio encargado de la obra marca sobre el terreno la posición exacta de cada cepa y cada zanja, según los planos del proyecto. Sin replanteo correcto, no hay excavación correcta.

Después viene la retirada de la capa vegetal si el terreno la tiene. Esa tierra oscura y suelta no sirve como apoyo para ningún tipo de cimentación. Se retira y se gestiona aparte.

La excavación propiamente dicha llega a continuación. La máquina abre los huecos hasta la cota de proyecto, que es la profundidad marcada en los planos firmados por el arquitecto.

El trabajo termina, técnicamente, cuando el aparejador inspecciona el fondo y da el visto bueno para hormigonar. Esa inspección no es un trámite. Es la validación de que lo que hay debajo de tu casa es lo que el proyecto asumía.

Tipos de excavación según el tipo de cimentación

El tipo de cimentación que el arquitecto haya proyectado determina directamente la forma, las dimensiones y el proceso de excavación. No es lo mismo excavar cepas aisladas que abrir zanjas corridas o vaciar para una losa.

Cepas para zapatas aisladas

Las zapatas aisladas son los elementos de cimentación más frecuentes en vivienda unifamiliar con estructura de pilares. Cada pilar descansa sobre su propia zapata, y para alojar esa zapata se excava una cepa: un hueco de planta cuadrada o rectangular.

Las dimensiones típicas en vivienda unifamiliar: entre 0,80 × 0,80 m y 1,50 × 1,50 m en planta, con profundidades que oscilan entre 0,60 y 1,20 m según el proyecto y el terreno. La cuchara de la retroexcavadora tiene que ser lo suficientemente estrecha para no excavar más de lo necesario.

El proceso es preciso: hay que respetar la posición en planta y la profundidad de cada cepa de forma individual. Un error de 15 cm en la posición de una cepa puede obligar a aumentar el vuelo de la zapata o a modificar el armado.

Zanjas corridas para zapatas corridas y vigas de atado

Cuando la estructura es de muros de carga, o cuando el proyecto incluye una red de vigas de atado entre zapatas, la excavación se hace en zanjas continuas.

El ancho típico de una zanja corrida para cimentación: entre 0,50 y 0,80 m. La profundidad habitual: entre 0,60 y 1,00 m. La longitud puede ser considerable — en una vivienda de 120 m² puede superar los 60 metros lineales de zanja.

La gestión de la tierra excavada en zanjas corridas requiere planificación. El volumen es significativo y hay que prever dónde se deposita durante los trabajos para no obstaculizar el acceso al fondo.

Vaciado para losa de cimentación

La losa de cimentación se usa cuando el terreno tiene poca capacidad portante y conviene distribuir la carga sobre toda la superficie de la planta. También es frecuente en terrenos con nivel freático alto o con rellenos heterogéneos.

Aquí no se excavan huecos individuales: se rebaja todo el área de la planta a la cota de apoyo de la losa. La profundidad es menor, entre 0,40 y 0,60 m, pero la superficie es toda la de la vivienda. El volumen de tierra a mover es mayor que con zapatas aisladas, aunque la forma de trabajar es más sencilla.

Cuándo el arquitecto puede cambiar el tipo tras ver el terreno

El proyecto de cimentación se diseña a partir del estudio geotécnico. Pero el geotécnico tiene limitaciones: sondea puntos concretos del terreno, no toda la superficie.

Es posible que al excavar aparezca algo que el geotécnico no detectó: una bolsa de arcilla blanda, un relleno antiguo, roca a poca profundidad. En ese caso el arquitecto puede modificar el tipo de cimentación o la profundidad. Esto implica replantear la excavación ya empezada, con el coste añadido que eso supone. Por eso una buena comunicación entre empresa de excavación, aparejador y arquitecto desde el inicio evita sorpresas caras.

Profundidades mínimas: qué dice la normativa y qué pasa en obra

El CTE DB SE-C, el Código Técnico de la Edificación en su documento de Seguridad Estructural para Cimentaciones, establece que la profundidad de la cimentación debe llegar hasta la cota definida en el proyecto, que a su vez debe garantizar que el terreno de apoyo tenga la capacidad portante calculada.

En términos prácticos para España:

En zonas sin riesgo de heladas — costa mediterránea, sur de la Península, Canarias — el mínimo habitual está en 0,60 m bajo la rasante del terreno. En zonas con heladas invernales — interior de Castilla, Pirineos, Sierra Nevada, sistemas béticos — la profundidad aumenta porque hay que bajar por debajo de la cota de penetración de la helada. El valor exacto lo fija el geotécnico.

El estudio geotécnico manda sobre cualquier regla genérica. Si el terreno competente — el que tiene la capacidad portante necesaria — está a 1,40 m, hay que bajar a 1,40 m aunque la regla general diga 0,80 m. No hay alternativa técnica válida.

Lo que pasa cuando el terreno bueno está más profundo de lo previsto: la excavación se alarga en tiempo y en coste. El volumen de tierra aumenta. A veces el tipo de cimentación cambia. Es la situación que más incertidumbre genera en el autopromotor, y por eso el geotécnico previo es una inversión, no un gasto.

Consulta también nuestra guía sobre preparación completa del terreno antes de construir para entender todo lo que hay que hacer antes de que llegue la máquina de excavar.

Los últimos 30 cm — la fase que más errores concentra

Esta es la parte que menos se explica y más problemas genera. La máquina no excava hasta el fondo definitivo de la cimentación en un solo movimiento. O no debería hacerlo.

Los últimos 30 cm antes del fondo de proyecto se reservan para ejecutarlos de forma controlada, justo antes de hormigonar. No días antes. Justo antes.

Por qué importa esto. Cuando la retroexcavadora trabaja a plena potencia cerca del fondo, esponja y altera la estructura del terreno. El suelo que iba a soportar la carga de la zapata queda removido, con su capacidad portante reducida. Si además hay arcillas, una ligera humedad hace que ese terreno esponjado pierda resistencia rápidamente.

El problema del fondo expuesto mucho tiempo. Una excavación abierta durante días recibe lluvia, sol, paso de máquinas y pisadas. El agua en una zanja de cimentación no es solo un problema de inundación: satura el terreno del fondo, lo ablanda, y puede alterar su capacidad portante de forma permanente. El sol y el viento en arcillas secas provocan retracción y grietas en el fondo. Cada día que pasa sin hormigonar, el fondo se degrada un poco.

La regla práctica. Se excava hasta unos 30 cm por encima de la cota de proyecto con la retroexcavadora. Los últimos 30 cm se dejan para el momento en que el armado está listo y el hormigón de limpieza va a llegar en pocas horas. Esa pasada final se hace con más cuidado: cuchara limpia, sin presión en el fondo, sin golpes.

El hormigón de limpieza. Sobre ese fondo limpio y a cota se vierte una capa de 5 a 10 cm de hormigón de baja dosificación, el llamado hormigón de limpieza o de regularización. No aporta resistencia estructural: protege el fondo de la lluvia, crea una superficie plana y limpia para colocar el armado con los separadores correctos, e impide que la barra de acero toque la tierra.

Sin hormigón de limpieza, el armado apoya directamente sobre tierra. Los separadores plásticos de las barras inferiores se hunden. El recubrimiento queda fuera de tolerancia. Y el acero sin recubrimiento suficiente corroe con el tiempo.

Este paso — los últimos 30 cm y el hormigón de limpieza — no lo da la máquina sola. Requiere coordinación entre la empresa de excavación y el encargado de la ferralla. Un contratista que trabaja de forma organizada lo tiene previsto desde el inicio. Uno que llega, excava hasta el fondo y se va, deja un problema para el siguiente.

Tolerancias de excavación: qué significa en la práctica

Las tolerancias son los límites de error admisibles en la ejecución. En una excavación de cimentación, hay dos tolerancias críticas.

Tolerancia de cota en el fondo de excavación: ±5 cm. El fondo de una zapata debe estar a la profundidad indicada en proyecto con un margen de más/menos 5 cm. Si el fondo queda 7 cm más alto de lo previsto, la zapata apoya sobre terreno que el proyecto no validó como competente. Si queda 7 cm más bajo, se aumenta el volumen de hormigón necesario y el coste sube.

El aparejador mide la cota con nivel y mira. No es una inspección visual superficial: es una medición real con instrumentos. Si el fondo no está a cota, la empresa de excavación tiene que volver a trabajar.

Tolerancia en posición en planta: ±10 cm. La cepa o la zanja tienen que estar en la posición indicada en el replanteo con un margen de ±10 cm. Si la cepa de una zapata aislada se ha excavado 15 cm desplazada respecto al eje del pilar, el pilar ya no queda centrado en la zapata. El armado tiene que compensar ese descentramiento, o la zapata tiene que ampliarse en planta. Ninguna de las dos opciones es gratuita.

Paredes verticales. Las paredes de la excavación deben ser verticales siempre que sea posible. Esto garantiza que la excavación no sea mayor de lo necesario y que el encofrado de la zapata, si lo hay, tenga apoyo firme. Cuando el terreno es muy suelto o arenoso y no es posible mantener las paredes verticales, se admite un talud: la pared se inclina hacia afuera para evitar derrumbes. En ese caso el ancho en la superficie es mayor que en el fondo, y el volumen excavado aumenta.

En terrenos cohesivos — arcillas, margas — las paredes aguantan verticales sin problema hasta 1,20–1,50 m de profundidad. En terrenos arenosos o gravosos sueltos, el talud puede ser necesario incluso a 0,80 m. La decisión la toma el encargado en obra, según lo que ve el terreno.

Proceso paso a paso de una excavación para cimentación

Paso 1 — Replanteo

El replanteo es la traducción de los planos a líneas sobre el terreno. El topógrafo o el encargado técnico de la obra coloca estacas y cuerdas que marcan la posición de cada cepa y cada zanja.

Herramientas habituales: nivel láser, cinta métrica, estación total en obras grandes. Lo que no se acepta: replanteo a ojo basándose en medidas aproximadas.

El replanteo lo firma el aparejador o el director de ejecución. Si no hay firma, no hay respaldo técnico de que la posición de la cimentación es la del proyecto.

Paso 2 — Retirada de capa vegetal

La capa vegetal — tierra oscura, suelta, con raíces — no es terreno competente para ninguna cimentación. Se retira antes de empezar con la excavación de cepas y zanjas.

El espesor de la capa vegetal varía: entre 15 y 40 cm en parcelas agrícolas o forestales. En terrenos ya urbanizados puede ser mínima o inexistente.

Esta tierra retirada puede reutilizarse en la propia parcela para jardinería o relleno de zonas no estructurales. Si no tiene destino en parcela, va a vertedero autorizado.

Paso 3 — Excavación de elementos a cota de proyecto

La retroexcavadora o mini-excavadora abre los huecos según el replanteo, hasta aproximadamente 30 cm por encima de la cota de proyecto. Se trabaja cepa a cepa o por tramos de zanja.

El encargado controla la profundidad durante la excavación con medición directa, no a ojo. Los desplazamientos de tierra excavada se gestionan para no obstruir el trabajo en los huecos restantes.

Paso 4 — Inspección del fondo

Antes de hormigonar — y antes de excavar los últimos 30 cm definitivos — el aparejador visita la obra e inspecciona el fondo de cada cepa y zanja.

Qué comprueba: que el terreno del fondo tiene la consistencia esperada (no está blando, no cede al pisarlo), que no hay agua acumulada, que las paredes están estables, y que la posición y cota están dentro de tolerancia.

Qué debe ver el propietario en esa visita: un fondo firme, sin agua estancada, con las medidas tomadas in situ por el aparejador y anotadas en el libro de órdenes. Si hay discrepancias, se resuelven antes de continuar. Después de hormigonar, nada es reversible.

Paso 5 — Los últimos 30 cm y hormigón de limpieza

Con la inspección aprobada y el armado listo para colocarse, la máquina vuelve a trabajar. Esa última pasada lleva el fondo a la cota exacta de proyecto.

Inmediatamente después se vierte el hormigón de limpieza: 5-10 cm de hormigón HL-150 que sella el fondo, lo protege, y crea la superficie de trabajo para los ferrallistas. El hormigón de limpieza no cuenta como estructura.

Paso 6 — Inicio de ferralla: el punto de no retorno

Cuando los ferrallistas colocan el armado sobre el hormigón de limpieza endurecido, la excavación está terminada como trabajo. Los separadores plásticos garantizan el recubrimiento mínimo del acero. A partir de aquí, el proceso de cimentación sigue con el hormigonado estructural.

Este es el momento en que el propietario debe haber visto ya el fondo, haber hablado con el aparejador, y estar seguro de que todo es correcto. Una vez hormigonado, no hay segunda oportunidad.

Maquinaria: retroexcavadora, mini-excavadora o ambas

La elección de maquinaria depende del terreno, del acceso a la parcela y de las dimensiones de la cimentación.

Retroexcavadora 7-9 t. Es la maquinaria estándar para excavación de cimentación en parcelas con buen acceso. Trabaja rápido en terreno normal o arcilloso. Una cepa de 1 × 1 m a 0,80 m de profundidad se resuelve en minutos. El rendimiento diario en una vivienda unifamiliar típica permite terminar la excavación de cepas en uno o dos días de trabajo.

Necesita paso de al menos 3-3,5 m de ancho para maniobrar con comodidad. En parcelas con acceso estándar desde carretera o camino rural amplio, no hay problema.

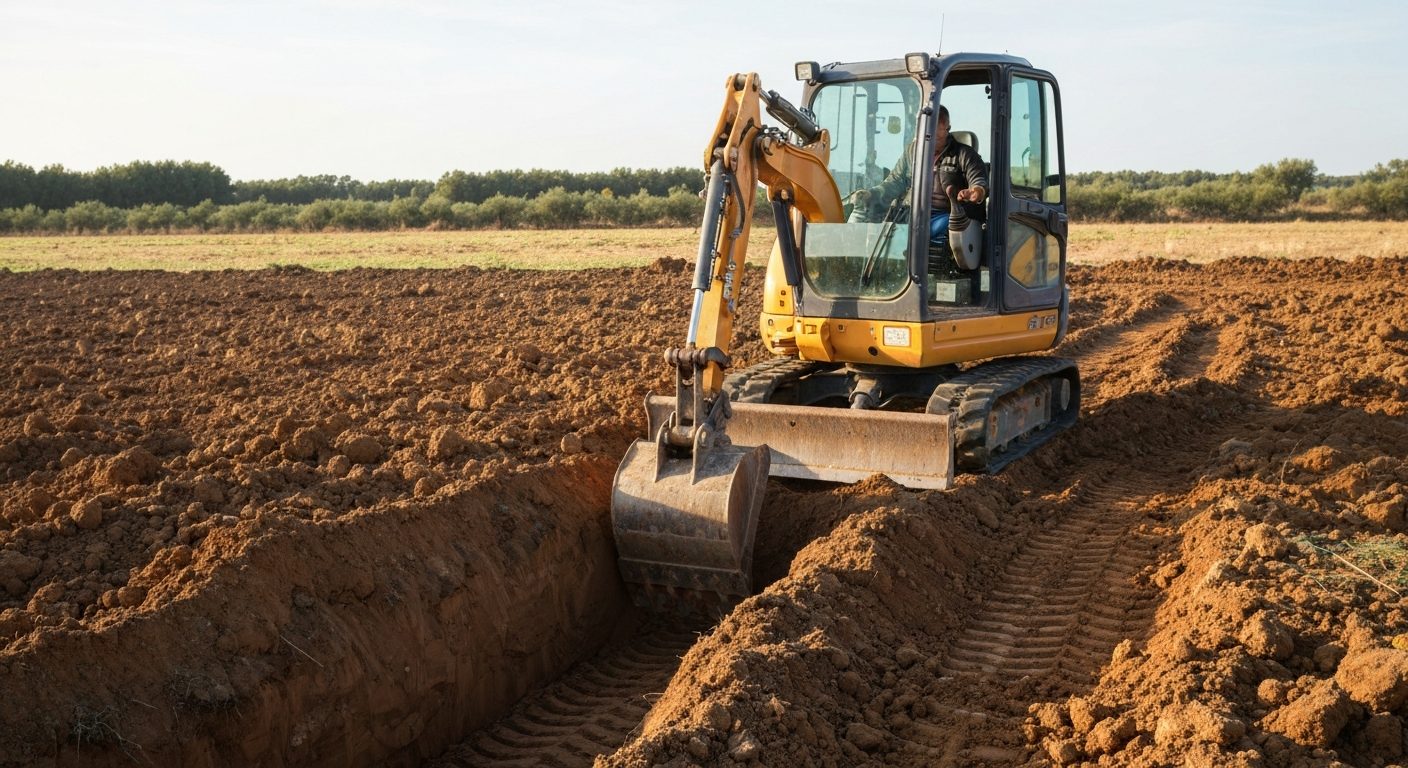

Mini-excavadora 1,5-3 t. La situación cambia en parcelas rurales con acceso estrecho: un paso de 2-2,5 m, un arco de entrada limitado, muros o arbolado próximo que impiden maniobrar una máquina grande. En esos casos, la mini-excavadora no es una solución de compromiso: es la solución correcta.

Una mini de 1,5 t cabe por pasos de 1,20 m. Una de 2,5-3 t trabaja bien en pasos de 1,8-2 m. El rendimiento es menor por cepa, pero en una parcela donde la retroexcavadora grande no entra, la mini-excavadora termina el trabajo en un plazo razonable sin dañar vallas, muros o accesos.

Puedes leer más sobre excavación con mini-excavadora en parcelas de acceso difícil en nuestra guía específica.

Combinación de las dos. En parcelas grandes con terreno heterogéneo, la combinación más eficiente es usar la retroexcavadora grande para el vaciado general y las zanjas corridas, y la mini-excavadora para el acabado de cepas en zonas con poco espacio de maniobra o cerca de construcciones existentes.

La mini-excavadora también es más precisa para los trabajos de detalle cerca de cimentaciones vecinas o de árboles que hay que preservar.

Una máquina más pequeña no es siempre más lenta. En terrenos con obstáculos o accesos limitados, la mini trabaja sin interrupciones mientras la máquina grande estaría constantemente parada para maniobrar.

Qué hacer si aparece algo inesperado al excavar

La excavación es el momento en que el terreno se ve por primera vez en profundidad. Lo que aparece no siempre coincide con lo que el estudio geotécnico describía.

Terreno blando o relleno no previsto

El fondo de una cepa o zanja que debería ser firme aparece blando: se hunde al pisarlo, el suelo es esponjoso o húmedo en exceso. O aparece un relleno antiguo — escombros, tierra suelta de una edificación anterior — donde el geotécnico no lo detectó.

Protocolo: parar la máquina, avisar al aparejador, esperar decisión técnica. No se hormigona sobre terreno blando. No se “arregla” con más hormigón de limpieza. La decisión puede implicar profundizar la cimentación, cambiar su tipo, o reforzar el terreno. Esa decisión la toma el técnico con la información de lo que está viendo, no el encargado de la máquina.

Aparece roca

Roca a poca profundidad puede ser una buena noticia o un problema, según el tipo. Roca sana y compacta — granito, pizarra, caliza sin karstificación — es excelente terreno de apoyo. El problema es alcanzarla cuando está por encima de la cota de proyecto prevista.

Muchos tipos de roca son fragmentables con martillo hidráulico acoplado a la retroexcavadora. El rendimiento baja significativamente respecto a terreno normal, pero el trabajo es viable en obra. Si la roca es muy dura o está en grandes masas continuas, puede necesitar voladura controlada, que requiere empresa especializada y permisos específicos.

Roca alterada o con arcillas intercaladas puede ser problemática: aparenta resistencia visual pero tiene capacidad portante variable. El aparejador decide si es apto como terreno de apoyo o si hay que profundizar hasta roca sana.

Sale agua o nivel freático alto

Agua en el fondo de la excavación es el problema que más altera el plazo y el coste. Puede ser agua freática — el nivel natural del agua subterránea — o agua de escorrentía acumulada en la excavación por lluvia.

En el primer caso, el nivel freático estaba más alto de lo que indicaba el geotécnico, o las condiciones han cambiado. Soluciones: drenaje provisional mediante bomba mientras se trabaja, cambio del tipo de cimentación a losa con impermeabilización, o cambio de cota de apoyo. El coste aumenta. El plazo también.

En el segundo caso — agua de lluvia acumulada — se achica con bomba y se espera a que el fondo seque antes de hormigonar. Nunca se hormigona sobre fondo empapado.

Cimentación vecina a cota inferior

En parcelas urbanas o con edificaciones colindantes, puede aparecer una cimentación vecina que llega a mayor profundidad que nuestra excavación. El riesgo es la socavación: al excavar junto a una cimentación existente, se puede desestabilizar su terreno de apoyo.

La solución habitual es el recalce o el apuntalamiento provisional de la cimentación vecina. Esto requiere proyecto técnico y autorización. No es trabajo de la empresa de movimiento de tierras: es trabajo de ingeniería de cimentaciones. La empresa de excavación para, avisa, y espera a que el técnico resuelva cómo proceder.

Permisos y obligaciones antes de excavar

Licencia de obra mayor. La excavación para cimentación de vivienda unifamiliar forma parte de la obra mayor. Antes de mover tierra para cimentar, el propietario debe tener la licencia de obra concedida por el ayuntamiento. Iniciar la excavación sin licencia es una infracción urbanística que puede derivar en paralización de obra y sanción.

Comunicación a ayuntamiento si hay afección a vía pública. Si los camiones de tierra van a circular por la acera, si hay que ocupar parte de la calzada con maquinaria, o si la entrada de acceso a la parcela cruza por acera pública, el ayuntamiento debe ser notificado. Algunos municipios exigen autorización previa para colocación de contenedores o vaciado de camiones en vía pública.

Gestión de las tierras excavadas. La tierra retirada en una excavación de cimentación es un residuo de construcción. Su destino debe ser un vertedero o planta de tratamiento autorizada, con el correspondiente documento de aceptación. Si la tierra no está contaminada y cumple los requisitos, puede reutilizarse en rellenos de la propia parcela — terraplenes, jardines, zonas no estructurales — siempre que no se use como relleno estructural sin compactación controlada.

La nivelación previa de la parcela y la gestión de los movimientos de tierra van de la mano con la excavación. Si quieres entender el proceso completo desde el inicio, consulta nuestra guía sobre nivelación de parcela rústica antes de la cimentación.

Preguntas frecuentes

¿Cuántos días tarda la excavación para cimentación de una vivienda unifamiliar típica?

Una vivienda unifamiliar estándar de 100-150 m² con cimentación de zapatas aisladas requiere entre 1 y 3 días laborables de excavación. Si el terreno es duro, si hay roca que fragmentar, o si la parcela tiene acceso difícil y se trabaja con mini-excavadora, el plazo puede alargarse a 4-5 días. La excavación para losa de toda la planta puede ser un poco más rápida en términos de complejidad, aunque el volumen de tierra es mayor.

¿Puedo excavar sin estudio geotécnico?

Técnicamente la normativa española exige estudio geotécnico para vivienda unifamiliar. Sin él, el arquitecto no puede justificar el cálculo de la cimentación. En la práctica, algunos proyectos en zonas conocidas con terreno homogéneo se basan en geotécnicos de parcelas vecinas o en datos históricos. Pero si al excavar aparece algo inesperado — roca, agua, terreno blando — y no hay geotécnico propio, no hay referencia técnica para resolver el problema. El coste de un geotécnico es pequeño comparado con el de una cimentación mal diseñada.

¿La empresa de movimiento de tierras debe coordinarse con el arquitecto?

No directamente, pero sí a través del aparejador o director de ejecución. El aparejador es el técnico que dirige la ejecución material de la obra y es quien da las instrucciones a la empresa de excavación sobre profundidades, cotas y tolerancias. La empresa de excavación no trabaja siguiendo los planos del arquitecto de forma autónoma: trabaja con las instrucciones del aparejador en obra.

¿Qué es el hormigón de limpieza y es obligatorio?

El hormigón de limpieza es una capa de hormigón no estructural, de 5 a 10 cm de espesor, que se vierte sobre el fondo de la excavación antes de colocar el armado. Su función es proteger el terreno del fondo, crear una superficie de trabajo plana y limpia, e impedir que las barras de acero toquen directamente la tierra. El CTE lo contempla y en la práctica de obra española es un paso estándar. Prescindir de él es un error que compromete el recubrimiento del armado y, a largo plazo, la durabilidad de la cimentación.

¿Qué hago si el fondo de mi excavación está blando o hay agua?

Para la excavación y avisa al aparejador. No hormigones sobre fondo blando o con agua. La solución depende de la causa: si hay agua freática, puede ser necesario achique provisional con bomba o cambio del tipo de cimentación. Si el fondo está blando por terreno inadecuado, el técnico decidirá si hay que profundizar o mejorar el terreno. Ninguna de estas situaciones se resuelve vertiendo más hormigón encima del problema.

¿Puedo reutilizar las tierras excavadas como relleno en otro punto de la parcela?

Sí, si la tierra no está contaminada y el uso es en zonas no estructurales — rellenos de jardinería, nivelación de zonas de paso, terraplenes perimetrales. Lo que no se puede hacer es usar tierra suelta sin compactar como relleno estructural bajo soleras o pavimentos que vayan a recibir carga. Para eso se necesita un material controlado y compactación por capas verificada con ensayo Proctor. La tierra de la excavación puede ser apta para eso, pero debe compactarse y ensayarse, no simplemente echarse.

¿Qué diferencia hay entre excavar para zapatas y excavar para losa?

Para zapatas aisladas se abren huecos individuales en posiciones concretas: la excavación es localizada, con muchos movimientos de maquinaria de un punto a otro. Para losa se rebaja todo el área de la planta a una cota uniforme: el trabajo es más continuo y regular, sin tantos cambios de posición. El volumen de tierra para una losa es mayor. La precisión de cota es igual de crítica en ambos casos.

¿Cuándo necesito entibación en las zanjas?

La entibación — sistemas de apuntalamiento de las paredes de la zanja para evitar derrumbes — es obligatoria por normativa de seguridad cuando las zanjas superan cierta profundidad y el terreno no garantiza estabilidad de las paredes. En zanjas de más de 1,30 m de profundidad con terreno suelto, arenoso o con agua, la entibación es prácticamente siempre necesaria. En terreno cohesivo y seco a profundidades menores, las paredes aguantan verticales sin entibación. La empresa de excavación debe evaluar la necesidad caso a caso y disponer del material si la obra lo requiere.
